Tulisan Bahasa Indonesia ke 8

Resistor

Resistor adalah komponen elektronik dua kutub yang didesain untuk menahan arus listrik dengan memproduksi tegangan listrik di antara kedua kutubnya, nilai tegangan terhadap resistansi berbanding dengan arus yang mengalir, berdasarkan hukum Ohm:

Resistor digunakan sebagai bagian dari jejaring elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam kompon dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).
Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, desah listrik, dan induktansi.
Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, kebutuhan daya resistor harus cukup dan disesuaikan dengan kebutuhan arus rangkaian agar tidak terbakar.
Resistor atau Tahanan adalah komponen elektronika yang berfungsi untuk mengatur kuat arus yang mengalir. Lambang untuk Resistor dengan huruf R, nilainya dinyatakan dengan cincin-cincin berwarna dalam OHM (Ω). pada teknik listrik dan elektronika terdapat dua macam resistor yang sering digunakan yaitu resistor tetap dan resistor variabel.
1. Resistor Tetap
Resistor tetap merupakan resistor yang mempunyai nilai hambatan tetap. Biasanya terbuat dari karbon, kawat atau panduan logam. Pada resistor tetap nilai Resistansi biasanya ditentukan dengan kode warna sebagai berikut.

Kode Warna Resistor

Tulisan Bahasa Indonesia ke 7

DIODA

dengan singkat saya angkat membahas tentang dioda. Dioda adalah semikonduktor yang terdiri dari persambungan (junction) P-N. Sifat dioda yaitu dapat menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan balik.
Simbol Dioda :


Bentuk Fisik Dioda :

Fungsi Dioda :

1. Penyearah, contoh : dioda bridge
2. Penstabil tegangan (voltage regulator), yaitu dioda zener
3. Pengaman /sekering
4. Sebagai rangkaian clipper, yaitu untuk memangkas/membuang level sinyal yang ada di atas atau di bawah level tegangan tertentu.
5. Sebagai rangkaian clamper, yaitu untuk menambahkan komponen dc kepada suatu sinyal ac
6. Pengganda tegangan.
7. Sebagai indikator, yaitu LED (light emiting diode)
8. Sebagai sensor panas, contoh aplikasi pada rangkaian power amplifier
9. Sebagai sensor cahaya, yaitu dioda photo
10. Sebagai rangkaian VCO (voltage controlled oscilator), yaitu dioda varactor

Jenis Dioda :

1. Dioda standar
   Dioda jenis ini ada dua macam yaitu silikon dan germanium. Dioda silikon mempunyai tegangan maju 0.6V sedangkan dioda germanium 0.3V. Dioda jenis ini mempunyai beberapa batasan tertentu tergantung spesifikasi. Batasan batasan itu seperti batasan tegangan reverse, frekuensi, arus, dan suhu. Tegangan maju dari dioda akan turun 0.025V setiap kenaikan 1 derajat dari suhu normal.
   Sesuai karakteristiknya dioda ini bisa dipakai untuk fungsi-fungsi sebagai berikut:
   • Penyearah sinyal AC
   • Pemotong level
   • Sensor suhu
   • Penurun tegangan
   • Pengaman polaritas terbalik pada dc input
   Contoh dioda jenis ini adalah 1N400x (1A), 1N5392 (1.5A), dan 1N4148 (500mA).
2. LED (light emiting diode)
   Dioda jenis ini mempunyai lapisan fosfor yang bisa memancarkan cahaya saat diberi polaritas pada kedua kutubnya. LED mempunyai batasan arus maksimal yang mengalir melaluinya. Diatas nilai tersebut dipastikan umur led tidak lama. Jenis led ditentukan oleh cahaya yang dipancarkan. Seperti led merah, hijau, biru, kuning, oranye, infra merah dan laser diode. Selain sebagai indikator beberapa LED mempunyai fungsi khusus seperti LED inframerah yang dipakai untuk transmisi pada sistem remote control dan opto sensor juga laser diode yang dipakai untuk optical pick-up pada sistem CD. Dioda jenis ini dibias maju (forward).
3. Dioda Zener
   Fungsi dari dioda zener adalah sebagai penstabil tegangan. Selain itu dioda zener juga dapat dipakai sebagai pembatas tegangan pada level tertentu untuk keamanan rangkaian. Karena kemampuan arusnya yang kecil maka pada penggunaan dioda zener sebagai penstabil tegangan untuk arus besar diperlukan sebuah buffer arus. Dioda zener dibias mundur (reverse).
4. Dioda photo
   Dioda photo merupakan jenis komponen peka cahaya. Dioda ini akan menghantar jika ada cahaya yang mauk dengan intensitas tertentu. aplikasi dioda photo banyak pada sistem sensor cahaya (optical). Contoh:pada optocoupler dan optical pick-up pada sistem CD. Dioda photo dibias maju (forward).

Tulisan Bahasa Indonesia ke 6

SEJARAH PERKEMBANGAN PROCESSOR AMD

Pentium-pentium AMD seperti chip-chip yang ditawarkan oleh Intel bersaing dengan ketat. AMD menggunakan teknologi- teknologi mereka sendiri. Oleh karena itu, prosesornya bukan merupakan clone-clone. AMD mempunyai seri sebagai berikut : – K5, dapat disamakan dengan Pentium-pentium Classic (dengan cache L1 16 KB dan tanpa MMX).

- K6, K6-2, dan K6-3 bersaing dengan Pentium MMX dan Pentium II.

- K7 Athlon, Agustus 1999, tidak kompatibel dengan Socket 7.

AMD K5

K5 merupakan tiruan Pentium. K5 lama sebagai contoh dijual sebagai PR133 (Perform Rating). Maksudnya, bahwa chip tersebut akan berunjuk kerja seperti sebuah Pentium P133. Tetapi, hanya berjalan 100 MHz secara internal. Chip tersebut masih harus dipasang pada motherboard seperti sebuah P133. K5 AMD juga ada yang PR166. Chip ini dimaksudkan untuk bersaing dengan P166 Intel. Bekerja hanya pada 116.6 MHz (1.75 x 66 MHz) secara internal. Hal ini dikarenakan cache yang dioptimasi dan perkembangan-perkembangan baru lainnya. Hanya ada fitur yang tidak sesuai dengan P166 yaitu dalam kerja floating-point. PR133 dan PR166 berharga jauh lebih murah dari jenis Pentium yang sebanding, dan prosessor ini sangat terkenal pada mesin-mesin dengan harga yang murah.

AMD K6

K6 AMD diluncurkan 2 April 1997 . Chip ini berunjuk kerja sedikit lebih baik dari Pentium MMX. Oleh karena itu termasuk dalam keluarga P6.

· Dilengkapi dengan 32+32 KB cache L1 dan MMX.

· Berisi 8.8 juta transistor.

K6 seperti halnya K5 kompatibel dengan Pentium. Maka, dapat diletakkan di Socket 7, pada motherboard Pentium umumnya, dan ini segera membuat K6 menjadi sangat terkenal.

Cyrix 6x86MX (MII)

Cyrix juga mempunyai chip dengan unjuk kerja tinggi, berada diantara generasi ke- 5 dan ke-6. Jenis pertama didudukkan melawan chip Pentium MMX dari Intel. Jenis berikutnya dapat dibandingkan dengan K6. Prosessor kelompok P6 yang powerful dari Cyrix diumumkan sebagai “M2”. Diperkenalkan pada 30 Mei 1997 namanya menjadi 6x86MX. Kemudian diberi nama MII. Chip 6x86MX ini kompatibel dengan Pnetium MMX dan dipasangkan pada motherboard Socket 7 biasa, 6x86MX mempunyai 64 KB cache L1 internal. Cyrix juga memanfaatkan teknologi yang tidak ditemukan di dalam Pentium MMX.

6X86MX secara khusus dibandingkan dengan CPU generasi ke-6 lainnya (Pentium II dan Pro dan K6) karena tidak bekerja berdasar kernel RISC. 6X86MX menjalankan perintah CISC asli seperti Pentium MMX.

6X86MX mempunyai – seperti semua prosessor dary Cyrix – masalah yang berhubungan dengan unit FPU. Tetapi, jika hanya digunakan untuk aplikasi standart, hal ini bukan masalah. Masalah akan muncul jika memainkan game 3D. 6x86MX chip yang cukup powerful. Tetapi chip-chip ini tidak punya FPU dan MMX yang berunjuk kerja baik. Chip-chip ini tidak memasukkan teknologi 3DNow!

Kecepatan Internal dan Eksternal 6x86MX

6x8MX Kecepatan internal Kecepatan eksternal

PR166 150 MHz 60 MHz                                             PR300 233 MHz 66 MHz

PR200 166 MHz 66 MHz                                             PR233 188 MHz 75 MHz

PR266 225 MHz 75 MHz                                             PR333 255 MHz 83 MHz

PR433 285 MHz 95 MHz                                             PR466 333 MHz 95 MHz

Dua jenis 6X86MX dan MII, pada 14 April 1998 versi Cyrix MII diluncurkan. Chip ini sebenarnya chip yang sama dengan 6x86MX hanya bekerja pada frekuensi clock yang lebih tinggi. Selanjutnya tegangannya dikurangi hingga 2.2 volt.

AMD K6-2

Versi “model 8” berikutnya K6 mempunyai nama sandi “Chomper”. Prosessor ini pada 28 Mei 1998 dipasarkan sebagai K6-2, dan seperti versi model 7 K6 yang asli, dibuat dengan teknologi 0.25 mikron. Chip-chip ini bekerja hanya dengan 2.2 voltage. Chip ini berhasil menjadi saingan Pentium II Intel.

K6-2 dibuat untuk bus front side (bus sistem) pada kecepatan 100 MHz dan motherboard Super 7. AMD membuat perusahaan lain seperti Via dan Alladin, membuat chip set baru untuk motherboard Socket 7 tradisional, setelah Intel tahu 1997 menghentikan platform tersebut.

K6-2 juga diperbaiki dengan unjuk kerja MMX yang dua kali lebih baik dibandingkan dengan K6 yang awal. K6-2 mempunyai plug-in 3D baru (disebut 3DNow!) untuk unjuk kerja game yang lebih baik. Terdiri dari 21 perintah baru yang dapat digunakan oleh pengembang perangkat lunak untuk memberikan unjuk kerja 3D yang lebih baik.

Dukungan termasuk dalam DirectX 6.0 untuk Windows. DirectX merupakan multimedia API, untuk Windows. DirectX merupakan beberapa program yang dapat meningkatkan unjuk kerja multimedia di dalam semua program Windows.

Multimedia 3DNow! tidak kompatibel dengan MMX, tetapi K6-2 mempunyai MMX sebaik 3DNow!. Cyrix dan IDT juga meluncurkan CPU dengan 3DNow!.

K6-2 memberi unjuk kerja sangat, sangat bagus. Anda dapat membandingkan prosessor ini dengan Pentium II. K6-2 350 MHz berunjuk kerja sangat mirip dengan Pentium II-350, tetapi dijual dengan lebih murah. Dan dapat menghemat lebih banyak sebab motherboard yang lebih murah.

K6-2 Dengan Bus dan Clock-nya

K6-2 Bus Clock

266 MHz 66 MHz 4.0 x 66 MHz                 300 MHz 100 MHz 3.0 x 100 MHz

266 MHz 88 MHz 3.0 x 88 MHz                 333 MHz 95 MHz 3.5 x 95 MHz

350 MHz 100 MHz 3.5 x 100 MHz           380 MHz 95 MHz 4.0 x 95 MHz

400 MHz 100 MHz 4.0 x 100 MHz

AMD K6-3

AMD K6-3 merupakan model 9 dengan nama sandi “Sharptooth”, yang mungkin memiliki cache tiga tingkat :

· Sedikit perbaikan dibandingkan unit K6-2

· Cache L2 sebesar 258 KB satu chip

· Rancangan cache tiga tingkat

· Bus front side 133 MHz baru.

· Kecepatan clock 400 MHz dengan 450 MHz.

Kedua cache 64 KB L1 dan 256 KB L2 disatukan dengan chipnya. Cache pada die L2 ini bekerja pada kecepatan prosesor penuh seperti yang dilakukan pada Pentium Pro, dan seperti yang dilakukan pada Celeron A dan pada prosessor Xeon dari Intel.

Hal ini secara pasti akan banyak meningkatkan kecepatan K6 ! Karena K6-3 digunakan pada motherboard Super 7 dan ruang untuk cache tingkat berikutnya cache L3. Perancangan cache tiga tingkat dibuat untuk menggunakan motherboard yang sudah ada hingga 2 MB cache yang on-board. Ini seharusnya merupakan cache L2 (pada motherboard) yang digunakan sebagai cache tingkat tiga. Hal ini terjadi secara otomatis, dan semakin besar cache namapak akan banyak meningkatkan unjuk kerjanya!

AMD K-7 Athlon

Processor AMD utama yang sangat menggemparkan Athlon (K7) diperkenalkan Agustus 1999. Tanggapan Intel (nama sandi Foster) tidak dapat diharapkan hingga akhir tahun 2000. Dalam bulan-bulan pertama, pasar menanggapi Athlon sangat positif. Nampaknya (seperti yang diharapkan) untuk mengungguli Pentium III pada frekuensi clock yang sama.

· Seperti modul pada Pentium II , yang rancangannya sepenuhnya milik AMD. Socket tersebut disebut Slot A.

· Kecepatan clock 600 MHz merupakan versi pertama.

· Cache L2 mencapai 8 MB (minimum 512 KB, tanpa tambahan TAG-RAM).

· Cache L1 128 KB.

· Berisi 22 juta transistor (Pentium III mempunyai 9.3 juta).

· Bus jenis baru

· Jenis bus sistem yang benar-benar baru, yang pada versi pertama akan bekerja pada 200 MHz. Peningkatan hingga 400 MHz diharapkan kemudian. Kecepatan RAM 200MHz merupakan dua kali lebih cepat daripada semua CPU Intel yang ada. Kecepatan yang tinggi ini akan memerlukan RAM cepat yang baru untuk memperoleh keuntungan penuh dari akibat ini.

· Bus backside yang bebas, yang menghubungkan cache L2. Disini kecepatan clock dapat menjadi ¼, 1/3, 2/3 atau sama dengan frekuensi CPU internal. Hal itu merupakan sistem yang sama seperti yang digunakan pada sistem P6 dimana kecepatan L2 bisa setengah (Celeron, Pentium II dan III) atau kecepatan CPU penuh (seperti Xeon).

· Pengkodean yang berat dan DPU

· Tiga pengkode perintah menerjemahkan perintah program RISCx86 ke perintah RISC yang efektif, ROP, dimana hingga 9 perintah dapat dijalankan secara sererntak. Uji coba pertama menunjukkan pengkodean 2.8 perintah CISC tiap putaran clock. Hal ini kira-kira 30% lebih baik dari Pentium II dan III.

· Dapat menangani dan menyusun kembali hingga 72 perintah (diluar ROP) secara serentak (Pentium III dapat melakukan 40, K6-2 hanya 24).

· Unjuk kerja FPU yang hebat dengan tiga perintah serentak dan satu GFLOP pada 500 floating point. Dua GFLOP dengan perintah MMX dan 3DNow! Hal itu sedikitnya sama dengan unjuk kerja Pentium III dengan memanfaatkan secara penuh Katmai. Mesin 3DNow! bahkan sudah diperbaiki dibandingkan pada K6-3.

 Unjuk kerja Athlon

Processor FPU Winmark

Intel Pentium III/500 2562

AMD Athlon / 500 MHz 2767

· AMD tidak punya lisensi untuk menggunakan rancang bangun Slot 1, sehingga rangkaian logika kontroler datang dari Digital Equipment Corp. Disebut EV6 dan dirancang untuk CPU Alpha 21264. Perusahaan AMD merencanakan untuk mengembangkan chip set mereka sendiri, tetapi rancang bangunnya akan menjadi bebas royalti untuk digunakan. Hal ini menjadikan prosessor pertama AMD yang menggunakan motherboard dan chip set yang dirancang khusus oleh AMD sendiri.

· Penggunaan bus EV6 memberi banyak lebar band daripada Intel GTL+. Hal ini berarti bahwa Athlon mempunyai kemampuan untuk bekerja dengan jenis RAM baru seperti RDRAM. Juga penggunaan 128 KB cache L1 yang cukup berat. Cache L1 penting jika kecepatan clock meningkat dan 128 KB dua kali dari ukuran milik Pentium II.

· Athlon akan hadir dalam beberapa versi. Versi “paling lambat” mempunyai cache L2 yang bekerja sepertiga kecepatan CPU, dimana yang paling bagus akan bekerja pada kecepatan CPU penuh (seperti yang dilakukan oleh Xeon). Athlon akan memberi persainga n Intel dalam segala lapisan termasuk server, yang dapat dibandingkan dengan prosessor Xeon.



Sumber : http://dp082010.blogspot.com/2012/07/sejarah-perkembangan-processor-amd.html#.ULIouph4H7M

Tulisan Bahasa Indonesia ke 5

Processor Intel

 Setelah Intel sukses meluncurkan prosesor handalnya yaitu core 2 duo, Dual Core, dan Core 2 Quad, sekarang intel meluncurkan prosesor versi baru yaitu core i7. tetapi, setelah i7 resmi terbit, ternyata intel akan
meluncurkan lagi 2 versi terbaru untuk prosesornya yakni core i3 dan core i5.dari segi performa bisa dibandingkan jika core i3 adalah sero Low-end, i5 adalah seri Mid-end, dan i7 adalah seri High-end karena ternya core i3 dan i5 adalah versi rendahnya dari i7. yang membedakan diantara ketiganya terletak pada jumlah socket LGA. Core i7 menggunakan socket LGA-1366 sedangkan Core i5 dan i3 menggunakan socket LGA-1156.Selain itu Core i5 dan i7 sudah memiliki fitur “Intel Turbo Mode Technology” yaitu suatu fitur yang akan mengatur mati/ nyalanya core yang tidak usah dipergunakan ketika kita hanya menjalankan single thread saja. Dengan Turbo Mode, Processor hanya akan mengaktifkan core yang akan digunakan saja, lalu meng-overclock aliran thread data yang lewat diatasnya agar berjalan lebih cepat.Core i7
Core i7 adalah processor pertama dengan teknologi “Nehalem”. Nehalem menggunakan platform baru yang betul-betul beda dengan generasi sebelumnya. Salah satunya adalah dengan mengintegrasikan chipset MCH
langsung di processor, bukan motherboard seperti biasanya. Nehalem juga mengganti fungsi FSB menjadi QPI (Quick Path Interconnect) .Core i5 Boomfield adalah sebuatan yang biasa dipakai untuk Core i7, sedangkan untuk Core i5 sendiri pun mempunyai sebutan yaitu Lynnfield. Core i5 adalah seri value dari Core i7 yang akan berjalan di socket baru Intel yaitu socket LGA-1156. Apa arti kata “value” disini?? value
mengindikasikan bahwa harga Core i5 lebih terjangkau dari i7. Core i5 akan dipasarkan dengan harga sekitar US$186.Kelebihan Core i5 ini adalah ditanamkannya fungsi chipset Northbridge pada inti processor (dikenal dengan nama MCH pada Motherboard). Maka motherboard Core i5 yang akan menggunakan chipset Intel P55 (dikelas mainstream) ini akan terlihat lowong tanpa kehadiran chipset northbridge. Jika Core i7 menggunakan Triple Channel DDR 3, maka di Core i5 hanya menggunakan Dual Channel DDR 3. Penggunaan dayanya juga diturunkan menjadi 95 Watt. Chipset P55 ini mendukung Triple Graphic Cards (3x) dengan 1×16 PCI-E slot dan 2×8 PCI-E slot. Pada Core i5 cache tetap sama, yaitu 8 MB L3 cache.
Core i3Core i3 adalah varian yang paling value dari dua varian sebelumnya. Processor ini akan mengintegrasikan GPU (Graphics Processing Unit) alias Graphics On-board didalam processornya. Kemampuan grafisnya diklaim sama dengan Intel GMA pada chipset G45. Selain itu Core i3 nantinya
menggunakan manufaktur hybrid, inti processor dengan 32nm, sedangkan memory controller/graphics menggunakan 45nm. Code produk Core i3 adalah “Arrandale”.

Teknologi yang paling terbaru sekarang adalah processor Core i dengan arsitektur Sandy Bridge yang mempunyai kelebihan lebih hemat daya. Bahkan dekat-dekat ini, Intel akan mengeluarkan processor seri baru nya yaitu Intel Core i7-3960X dan Core i7-3930K yang akan dikeluarkan sekitar tanggal 21 November 2011 dengan kisaran harga di indonesia USD 1199 unrtuk Core i7-3960X dan USD 699 untuk Intel Core i7-3930K yang gosipnya akan menjadi impian baru para overclocker.

Generasi kedua Intel Core i7 Sandy Bridge yang mempunyai 6 Core

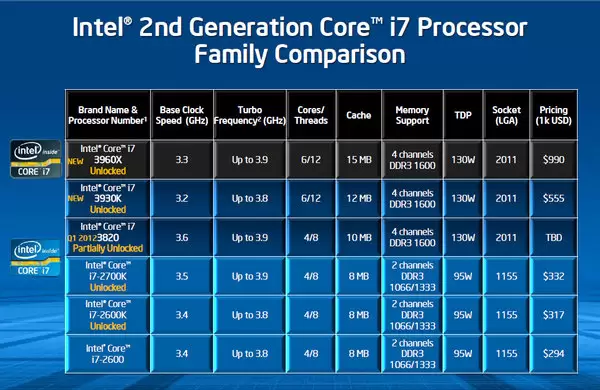

Perbandingan Processor Core i7 generasi kedua









Tulisan Bahasa Indonesia ke 4

IC L293D adalah sebuah chip H-Bridge yang menyediakan dukungan untuk dua motor. Mendukung operasi motor 4.5V – 36V dengan arus 600 mA (arus puncak 1.2A non-repetitive). Dapat beroperasi pada suhu lingkungan 0°C – 70 °C, dengan suhu junction maksimum 150 °C.
L293D memiliki dua input catu daya : untuk rangkaian – logic level (Vcc2), dan untuk motor (Vcc1).
Solarbotics me-release hasil pengukuran dari rangkaian driver motor DC berbasis L293D, yang dipasang secara paralel.
Dengan konfigurasi ini, chip mampu men-supply arus dua kali lebih besar.
Di atas 12.08V, kedua output menjadi HIGH, memberikan efek brake, dan mengabaikan kondisi logika pada input.
Karakteristik yang di-release SGS Thomson menunjukkan arus puncak maksimum sekitar 2.4A (untuk dua kanal) dan arus kontinu sekitar 1.2A (untuk dua kanal)

Tampak pada gambar di samping adalah modul driver motor DC L293D siap pakai,

Tugas Bahasa Indonesia ke 3

Mikrokontroler AT89S51 adalah mikrokontroler produsi Atmel yang kompatible dengan mikrokontroler Intel 8051.

Mikrokontroler tersebut murah harganya, serta mudah didapat di pasaran, mikrokontroler tersebut memiliki spesifikasi sebagai berikut :

8-Bit mikrokontroler keluarga MCS-51
Spesifikasi Teknis :
- 4K Byte Code Memory
- 3 Lock Bit
- 256 Byte Internal RAM
- Two 16-bit Timer / Counter
- 9 sumber interrupt
- Ful Duplex UART Interface
- Dual Pointer
- DIP-40 Package

Dengan fitur – fitur yang lengkap tersebut, mikrokontroler jenis ini ternyata murah, cukup pas untuk experiment, karena tidak membutuhkan biaya yang mahal, dengan ditambah komponen – komponen lainnya seperti kristal 12Mhz, konektor db-25, pcb matrix, resistor, kapasitor, dll, kira – kira menghabiskan dana sekitar Rp 50.000 – Rp 75000, kita sudah bisa ber ekperimen dengan mikrokontroler AT89S51.

Mikrokontroler Atmel AT89S51 ini adalah penyempurnaan dari versi sebelumnya AT89C51 yang menggunakan pemrograman dengan interface paralel yang rumit.

AT89S51 sudah dilengkapi dengan ISP (In System Programming), sehingga hanya membutuhkan beberapa kabel untuk antarmuka pemrograman pada flash nya.

Mikrokontroler AT89S51 memiliki memori flash sebesar 4kB.

Tulisan Bahasa Indonesia ke 2

Sistem Minimum Mikrokontroler Dengan Bootloader – Praktis, Tak Perlu Lagi ISP Programmer/Downloader

Memiliki sistem minimum sebuah mikrokontroler dalam proses belajar mikrokontroler mutlak diperlukan. Meskipun kita bisa menggunakan software simulator yang sangat canggih untuk belajar mikrokontroler tanpa hardware, namun dengan praktek secara langsung menggunakan hardware yang sesungguhnya dapat memberikan pengalaman yang baik yang nantinya akan dapat membantu kita dalam pengaplikasian mikrokontroler secara riil.
Pada tulisan ini akan dibahas 3 buah sistem minimum yang dapat digunakan untuk teman belajar mikrokontroler maupun untuk aplikasi sistem berbasis mikrokontroler. Sistem minimum yang dimaksud adalah: Starduino Board, MinSys ATmega8535/16/32, dan MinSys MCS-51 berbasis mikrokontroler STC-51 tipe STC11F32XE.
Ketiganya adalah sistem minimum yang dilengkapi program bootloader sehingga tidak diperlukan lagi rangkaian ISP Downloader/Programmer.

STARDUINO BOARD
Starduino Board adalah sistem minimum AVR ATmega8 dengan bootloader Arduino sehingga board ini bisa diprogram langsung menggunakan program IDE Arduino melalui port serial RS232.
Starduino Board memiliki peta I/O yang sama dengan Arduino Duemilanove/UNO. Jadi untuk program-program Arduino bisa dijalankan menggunakan board ini. Akan tetapi tidak semua program yang berjalan di Arduino Duemilanove/UNO bisa berjalan di Starduino. Semata karena Starduino hanya menggunakan ATmega8 sedangkan Arduino Duemilanove/UNO menggunakan ATmega328. Namun demikian, ATmega8 bisa diganti dengan ATmega168 atau ATmega328, sehingga Starduino Board tidak lagi berbeda dengan Arduino Duemilanove/UNO.
Starduino Board memiliki konektor pin-pin I/O berupa deretan header tunggal (male) yang siap dihubungkan ke modul-modul antarmuka pendukung seperti sensor, keypad, LCD, seven-segment, dan lain-lain. Header tunggal (male) dipilih karena konektor ini dapat terhubung dengan sangat baik jika dipasangkan dengan black-housing.
Starduino Board membutuhkan tegangan suplai 7,5-12V DC. Konektor tegangan suplai adalah sebuah terminal-screw sehingga kuat dan tak mudah goyah. Starduino Board juga memiliki 5 buah power-port 5V yang dapat digunakan untuk mensuplai rangkaian-rangkaian pendukung maupun breadboard.

Tulisan ke 1

 Motor stepper adalah perangkat elektromekanis yang bekerja dengan mengubah pulsa elektronis menjadi gerakan mekanis diskrit. Motor stepper bergerak berdasarkan urutan pulsa yang diberikan kepada motor. Karena itu, untuk menggerakkan motor stepper diperlukan pengendali motor stepper yang membangkitkan pulsa-pulsa periodik. Penggunaan motor stepper memiliki beberapa keunggulan dibandingkan dengan penggunaan motor DC biasa. Keunggulannya antara lain adalah :

·        Sudut rotasi motor proporsional dengan pulsa masukan sehingga lebih mudah diatur.

·        Motor dapat langsung memberikan torsi penuh pada saat mulai bergerak

·        Posisi dan pergerakan repetisinya dapat ditentukan secara presisi

·        Memiliki respon yang sangat baik terhadap mulai, stop dan berbalik (perputaran)

·        Sangat realibel karena tidak adanya sikat yang bersentuhan dengan rotor seperti pada motor DC

·        Dapat menghasilkan perputaran yang lambat sehingga beban dapat dikopel langsung ke porosnya

·        Frekuensi perputaran dapat ditentukan secara bebas dan mudah pada range yang luas.

 Pada dasaranya terdapat 3 tipe motor stepper yaitu:

           1.       Motor stepper tipe Variable reluctance (VR)

      Motor stepper jenis ini telah lama ada dan merupakan jenis motor yang secara struktural paling mudah untuk dipahami. Motor ini terdiri atas sebuah rotor besi lunak dengan beberapa gerigi dan sebuah lilitan stator. Ketika lilitan stator diberi energi dengan arus DC, kutub-kutubnya menjadi termagnetasi. Perputaran terjadi ketika gigi-gigi rotor tertarik oleh kutub-kutub stator.

2.      Motor stepper tipe Permanent Magnet (PM)

Motor stepper jenis ini memiliki rotor yang berbentuk seperti kaleng bundar (tin can) yang terdiri atas lapisan magnet permanen yang diselang-seling dengan kutub yang berlawanan (perhatikan gambar 2.9). Dengan adanya magnet permanen, maka intensitas fluks magnet dalam motor ini akan meningkat sehingga dapat menghasilkan torsi yang lebih besar. Motor jenis ini biasanya memiliki resolusi langkah (step) yang rendah yaitu antara 7,5⁰ hingga 15⁰ per langkah atau 48 hingga 24 langkah setiap putarannya

3.      Motor stepper tipe Hybrid (HB)

Motor stepper tipe hibrid memiliki struktur yang merupakan kombinasi dari kedua tipe motor stepper sebelumnya. Motor stepper tipe hibrid memiliki gigi-gigi seperti pada motor tipe VR dan juga memiliki magnet permanen yang tersusun secara aksial pada batang porosnya seperti motor tipe PM. Motor tipe ini paling banyak digunkan dalam berbagai aplikasi karena kinerja lebih baik. Motor tipe hibrid dapat menghasilkan resolusi langkah yang tinggi yaitu antara 3,6⁰ hingga 0,9⁰ per langkah atau 100-400 langkah setiap putarannya.

Berdasarkan metode perancangan rangkain pengendalinya, motor stepper dapat dibagi menjadi jenis unipolar dan bipolar. Rangkaian pengendali motor stepper unipolar lebih mudah dirancang karena hanya memerlukan satu switch / transistor setiap lilitannya. Untuk menjalankan dan menghentikan motor ini cukup dengan menerapkan  pulsa digital yang hanya terdiri atas tegangan positif dan nol (ground) pada salah satu terminal lilitan (wound) motor sementara terminal lainnya dicatu dengan tegangan positif konstan (V_M) pada bagian tengah (center tap) dari lilitan
Karena itu dibutuhkan rangkaian pengendali yang agak lebih kompleks daripada rangkaian pengendali untuk motor unipolar. Motor stepper bipolar memiliki keunggulan dibandingkan dengan motor stepper unipolar dalam hal torsi yang lebih besar untuk ukuran yang sama.
